1 引言
在高性能的異步電機矢量控制系統中，轉速信息的獲取必不可少。電機速度信息的辨識方法分為直接法和間接法。前者通過電子式或機電式速度傳感器來獲取電機速度信息，通常分為M法和T法來進行測速;后者通過測量電機的定子電流、定子電壓等信號，根據電機的模型間接估計辨識電機的轉速信息。然而由于速度傳感器的安裝給系統帶來了如成本增加，易受干擾，適應性差，加大電機體積和軸向尺寸等問題，因此對無速度傳感器轉速估算方法的研究成為高性能交流調速的主要發展方向。使用無速度傳感器控制方案，無需速度檢測硬件，避免了速度傳感器帶來的諸多問題，提高了系統可靠性，降低了系統成本，同時，減小了系統體積和重量，減少了電機與控制器的連線，使采用無速度傳感器的交流電機調速系統在工程中的應用更廣泛。
2 控制原理
異步電機是一種多輸入、多輸出、非線性、強耦合系統，其穩態轉矩表達式為：
Te=KITφmI2cosφ2 (1)
式中：KIT為與電機參數有關的常數;φm為電機氣隙磁通有效值;I2cosφ2為電機轉子電流有功分量。
由式(1)可見，感應電機的Te與定子電流無直接關系，并且電機的三相定子電流既要產生電機中的旋轉磁場，又要產生電磁轉矩，定子電流的激磁分量和轉矩分量又與電機的設計情況和負載有關，很難將兩者區分開?？紤]到電機的動態過程，情況將更加復雜，因此異步電機要想將勵磁電流和轉矩電流分開比較困難，而矢量控制則解決了此問題。
由異步電機的數學模型出發，經過坐標變換，得到轉子磁場定向坐標系中的異步電機模型。

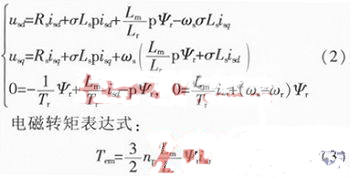

定、轉子電壓、電流方程(標量形式)為：

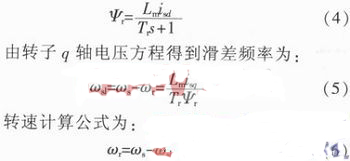

整理轉子d軸電壓方程得到轉子磁場定向下的磁鏈模型為：
由轉子磁場定向磁鏈模型可見：ψr和定子電流d軸分量isd之間為一階環節，其時間常數為轉子時間常數。在穩態時，ψr的大小完全取決于isd的大小，控制isd即可獲得所需的ψr。由式(3)可見，當ψr恒定時，Tem由定子電流q軸分量isq決定。控制isd，isq就可以獨立地控制ψr和Tem從而實現二者解耦控制，使控制系統簡化。

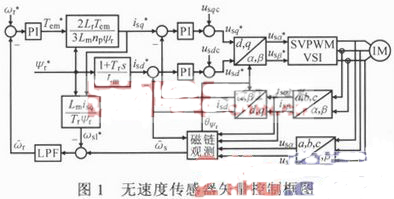

基于上述交流異步電機的無速度傳感器矢量控制框圖如圖1所示。
圖中檢測的電機電流經過3/2變換，變換后isα，isβ為α，β坐標系下的電機定子電流。同時逆變器發出的電壓usα，usβ進入磁鏈觀測模塊，isα，isβ同時進入旋轉坐標變換模塊得到同步旋轉d，q坐標系下的電機定子電流isd，isq。isd進入磁鏈觀測模塊，通過磁鏈觀測模塊的計算得到估計的電機同步轉速
。給定磁鏈ψr*和給定的電機力矩電流isq*進入滑差計算模塊得到滑差轉速
經減法器計算出轉子轉速再經過低通濾波器(LPF)濾波得到估計的轉子轉速
與給定轉速ωr*經過減法器，再經過速度控制器輸出指令電機轉矩
經過轉矩電流計算模塊，計算出isq*。ψr*經過磁場計算模塊計算出給定的電機磁場電流isd*。isq*與檢測的電機力矩電流isq進入減法器，再經電流控制器產生給定的電機力矩電壓。isd*與檢測的電機磁場電流isd進入減法器，再經電流控制器產生給定的電機磁場電壓。給定的電機力矩電壓和給定的電機磁場電壓分別加上補償電壓，進入旋轉變換模塊，通過電壓變換模塊，施加到三相感應電機上。
