Motionchip 是一種性能優異的專用運動控制芯片，擴展容易，使用方便。本文基于該芯片設計了一款可用于直流有刷/無刷伺服電機的智能伺服驅動器，并將該驅動器運用到加氫反應器超聲檢測成像系統中，上位機通過485總線分別控制直流有刷電機和無刷電機，取得了很好的控制效果，滿足了該系統的高精度要求。
在傳統的電機伺服控制裝置中，一般采用一個或多個單片機作為伺服控制的核心處理器。由于這種伺服控制器外圍電路復雜，計算速度慢，從而導致控制效果不理想。近年來，許多新的電機控制算法被研究并運用于電機控制系統中，如矢量控制、直接轉矩控制等。隨著這些控制算法的日益復雜，必須具備高速運算能力的處理器才能實現實時計算和控制。為了適應這種需要，國外許多公司開發了控制電機專用的高檔單片機和數字信號處理器(DSP)?，F(xiàn)在，通常使用的伺服控制器的控制核心部分大都由DSP和大規?？删幊踢壿嬈骷M成，這種方案可以根據不同需要，靈活的設計出性能很好的專用伺服控制器，但是一般研制周期都比較長。
MotionChip的特點
MotionChip是瑞士Technosoft公司開發的一種高性能且易于使用的電機運動控制芯片，它是基于TMS320C240的 DSP，外圍設置了許多電機伺服控制專用的可編程配置管腳。TMS320C240是美國TI公司推出的電機控制專用16位定點數字信號處理器，其具有高速的運算能力和專為電機控制設計的外圍接口電路。MotionChip很好的利用了該DSP的優點，并集成多種電機控制算法于一身，以簡化用戶設計難度為目的，設計成為一種新穎的電機專用控制芯片。MotionChip有著集成全部必要的配置功能在一塊芯片的優點，它是一種為各種電機類型進行快速和低投入設計全數字、智能驅動器的理想核心處理器。具有如下特點：
·可用于控制5種電機類型：直流有刷/無刷電機、交流永磁同步電機、交流感應電機和步進電機，且易于嵌入到用戶的硬件結構中;
·可以選擇獨立或主從方式工作，并可根據需要，設置成通過網絡接口進行多伺服控制器協同工作;
·全數字控制環的實現，包括電流/轉矩控制環、速度控制環、位置控制環;
·可實現各種命令結構：開環、轉矩、速度、位置或外環控制，步進電機的微步進控制，并可實現控制結構的配置，其中包括交流矢量控制;
·可以配置使用各種運動和保護傳感器(位置、速度、電流、轉矩、電壓、溫度等);
·使用各種通訊接口，可以實現RS232/RS485通訊、CAN總線通訊;
·基于Windows95/98/2000/ME/NT/XP平臺，強大功能的IPM Motion Studio 高級圖形編程調試軟件：可通過RS232快速設置，調整各參數與編程運動控制程序。其功能強大的運動語言包括：34種運動模式、判決、函數調用，事件驅動運動控制、中斷。因此便于開發和使用。
·可以通過動態鏈接庫TMLlib,利用VC/VB實現PC機控制;也可以與Labview和PLC無縫連接，通過動態鏈接庫，用戶可以在上層開發電機的控制程序，研究控制策略。
運動控制系統設計
本文是以MotionChip為控制器核心，直流無刷電機/有刷電機/永磁同步電機為控制對象進行伺服驅動器設計。設計指標為：適應12—36V寬范圍直流母線電壓輸入，工業標準5V邏輯電源輸入，最大輸出電流3A，峰值電流6A。在進行伺服控制器設計之前，根據MotionChip的特點和伺服電機的特性進行總體功能設計如下：
·采用位置環、速度環、電流環的三環結構;三環都采用PID調節器;電機參數設置采用計算機輔助計算和工程整定相結合的辦法;
·具有通用伺服控制器接口，并可利用提供的人機接口進行獨立參數設置，有網絡通訊接口進行獨立參數設置，有網絡通訊接口方便外部監視和控制。

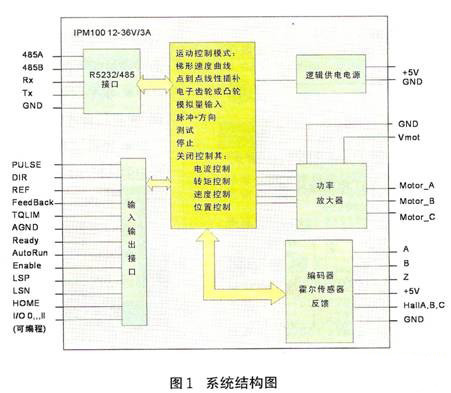

伺服系統的總體系統結構可以分為：MotionChip最小系統、驅動電路、電流反饋檢測、外部控制接口、通訊接口等，如圖1所示。伺服驅動器的硬件結構分為2個主要部分：驅動電路部分：主要包括逆變橋、前置驅動、電流檢測;
控制電路部分：包括反饋檢測、外部控制接口、通訊接口、MotionChip最小系統。
控制系統設計
在MotionChip的基本系統中，選用美國 Xicor公司的SPI串行EEPROM：X25650來存儲TML運動指令。該EEPROM的存儲容量為8K×8bit，最大時鐘頻率可達5MHz。由于在MotionChip正常運行時指令訪問時間21ns，所以為了使程序高速有效的運行，增加了2片32可×8bit的靜態 RAM：ASC256-12JC，該SRAM的存取時間為12ns，所以MotionChip對該芯片的存取時間為12ns，所以MotionChip對該芯片的存取數據時不需要插入等待狀態。并且該SRAM具有較低的活躍功耗，在待機狀態時可自動進入更加低功耗的節能狀態。MotionChip芯片本身提供了電機控制專用的接口，包括6路PWM信號，在使用中可以配置作為三相電機逆變橋的驅動信號。當保護中斷PDPINT有效或電機使能信號ENABLE 無效時，6路PWM信號立即進入高阻狀態，使逆變橋全部截至，電機停轉。另外，MotionChip為每個PWM輸出對提供了可編程死區時間設置(0— 102μs)，所以不需要外部的死區邏輯電路。碼盤反饋信號接口有ENCA，ENCB，ENCZ，其中ENCA和ENCB是相位差90°的脈沖信號，ENCZ是碼盤清零信號。MotionChip可以對ENCZ和ENCB信號進行四倍頻和辨向，然后送入增量計數器計數產生電機的位置信號，碼盤清零信號ENCZ可對計數誤差進行修正。電機霍爾反饋信號HALL1，HALL2，HALL3，是為直流無刷電機/永磁同步電機進行定位磁極設計的。其它重要引腳如DIR、PULSE直接作為電機脈沖指令的輸入接口。LSP，LSN可用來擴展作為運動系統左、右限位事件的捕捉輸入。MotionChip有2個 10位的A/D轉換器，每個都內建了采樣保持電路，最快采樣速率可達10kHz。模擬信號的輸入范圍通過MotionChip參考電平輸入管腳 VREFLO和VREFHI確定。MotionChip可以工作在獨立運行和檢測引腳AUTORUN進行方式選擇的，該引腳接高電平，MotionChip工作在從屬方式，接低電平工作在獨立運行方式。在獨立方式的工作條件下，MotionChip上電后，選檢測到AUTORUN的低電平，進入獨立運行方式;然后自動從SPI串行EEPROM中的開始執行TML程序。
驅動系統設計
電機的驅動主要包括2個環節：電機PWM驅動電路和電流檢測。

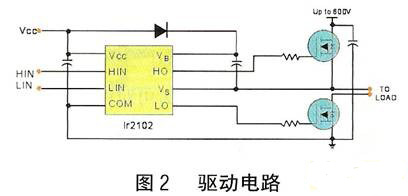

電機的PWM驅動電路如圖2所示。本電路中，無刷直流電機采用全橋驅動，這樣可以使用電機工作于四象限(正向驅動、制動及反向驅動、制動)。驅動一個無刷直流電機需要6路PWM信號，而MotionChip的每個事件管理模塊(EV)中3個帶可編程死區控制的比較單元可以產生獨立的3對共6路PWM 信號。所以在電路中，直接選用事件管理模塊B(EVB)中的比較單元來產生6路所需要的PWM信號，其輸出引腳為PWM7~PWM12，其中 PWM7~PWM9輸出設為驅動MOSFET功率管橋路的上半橋，PWM10~PWM12輸出驅動下半橋。DSP輸出的這兩種3路PWM信號經過 IR2102前置放大后分別驅動MOSFET功率管橋路的上半橋(Q1，Q3，Q5)和下半橋(Q2，Q4，Q6)進行電機的驅動。
電流檢測
電機電流檢測電路可提供重要的反饋信息，將該信息與來自主控DSP的控制信號相結合，可以控制MOSFET或IGBT的柵極驅動芯片并最終調整電機速度。如果要實現過流保護，還必需進行電流監控，不過對于低端應用而言，傳統的過流保護卻顯得過于昂貴。電流采樣的方案是在逆變橋的下橋臂串一 0.027Ω采樣電阻如圖3(a)，采樣電流范圍為0~6.22A，采樣后的電壓放大倍數為14.63倍，放大電路如圖3(b)，并經2.5V電壓抬升輸入DSP，所以輸入DSP的電流模擬電壓量為：
UAD=2.5+I×0.027×14.63。
MotionChip AD口的模擬量輸入電壓為0~5V，所以電流采樣經量化的值為：
引腳8：RESET，高電平復位輸出脈沖端。這個信號是RESET的反相信號，由RESET通過一個內部的反相器產生。
利用MAX708的1腳，對外接人的信號可以是振蕩器等轉換的信號，每隔一定時間由CPU復位振蕩器使其不輸出低電平復位信號，如CPU死機，一定時間內不輸出復位電平，則振蕩器輸出低電平使MAX708輸出復位信號使CPU復位。集成MAX708是通電、斷電監控電路，在通電和斷電時可產生復位信號輸出，也將可靠復位CPU。MAX708對電源電壓的監視門檻為4.40 V的復位功能和過程如下：
a) 通電復位：在接上電源VCC使MAX708通電時，電源VCC從0→5 V，這時有一個過渡過程。在過渡過程中的一部分時間中，存在VCC<4.65 V的情況，則上電比較器就會輸出低電平送到復位發生器中，從而產生200 mS的復位脈沖輸出。
b) 手動復位：在MR端接一個按鍵，按鍵另一端接地，則按鍵按下時，會產生一個低電平脈沖送到復位發生器中，從而產生200 ms復位脈沖輸出。
c) 電源下降復位：把電源與電源下降輸入端PFI相連，當電源下降，并且有PFI電平小于1.25 V時，就在PFO端輸出低電平。如果把PFO端和MR相連，則使PFO輸出的低電平加到MR端而送入復位發生器，因而使復位發生器產生200 ms復位脈沖信號輸出。
2 基于MAX708的數據保護系統設計
在這里，MAX708用于監視第2個電源信號，為處理器提供電壓跌落的預警功能。利用此功能，系統可在電源跌落時到復位前執行某些安全操作，如保存參數、發送警報信號或切換后備電池等數據保護性的操作。如果利用MAX708在電源出現毛刺或停電前把當前數據保存到E2PROM中，就可有效解決 E2PROM中的數據掉失(數據保護)問題，特別是在智能計量裝置(如智能電度表、智能煤氣流量計、智能水表等)停電時將當前數據保存等方面都有較好的應用。
使用該電路必須選擇適當?shù)念A(yù)警電壓點，以保證靠電源的儲能供電情況下，VCC電壓從預警電壓跌到復位電壓的維持時間TB必須足夠長，一般E2PROM的寫周期約為10 ms到20 ms，取TB>200 ms就可確保數據穩定寫入。
預警電壓調整方法如下：當VDC等于預警電壓時，調整R1和R2使PFI的電壓為1.25 V此時可檢測PFO，來確認內部的電壓比較器是否動作。
3 結束語
MAX708除上電復位和掉電復位外，還有監控系統電源和數據保護的功能。用做監控系統電源時，當電源測控供電電壓出現異常時，提供預警指示或中斷請求信號，方便系統實現異常處理;用做數據保護時，當電源或系統工作異常時，對數據進行必要的保護：如寫保護、數據備份或切換后備電池，同時當系統程序跑飛或死鎖時，看門狗定時器會自動復位系統，讓系統重新回到正常的工作狀態，程序恢復正常運行。
