引言
步進電機是一種重要的執行裝置，廣泛用于工業控制和各種辦公設備中，步進電機的穩定可靠運行直接關系到工業控制的精度和設備的質量，特別是在高精度數控系統中更是要求步進電機能夠精確運行。如何實現對步進電機的精確可靠控制成為工業控制等系統中的關鍵技術。多年來很多專家學者研制出很多性能較好的步進電機控制系統，然而，早期的步進電機控制系統體積大，使用的元器件多，這給系統的可靠運行帶來了較大的隱患。隨著電子技術的發展，很多功能單元都走向模塊化和數字化，并且具有體積小，重量輕，工作可靠性高，成本低等優點，而且能夠?qū)崿F(xiàn)多軸控制，這給步進電機控制系統的設計帶來了很大的方便。由 TRINAMIC公司生產的TMC428就是這樣一款三軸步進電機運動控制芯片。這里使用TMC428控制芯片設計一種三軸步進電機控制系統，本系統可用于經濟型三軸數控系統中。
一、TMC428芯片及其功能
TMC428是一種小尺寸、高性價比的二相步進電機控制器，包括位置控制、速度控制及微步控制等步進電機常用的控制功能，可同時對三個二相步進電機進行控制。帶有2個獨立的SPI接口，可分別與微處理器和帶有SPI接口的步進電機驅動器相連接，能夠與3個TMC236相連接構成菊花鏈結構。
1、 結構

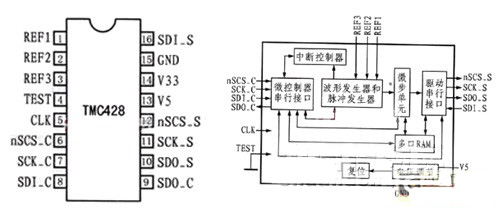

TMC428采用16引腳封裝，是由各個單元的寄存器和片內RAM構成的。其內部包括二個外部串行接口、波形發生器和脈沖發生器、微步單元、多口RAM控制器和中斷控制器。如圖一所示。SPI串行通信使用32bit數據長度的簡單協議，與電機驅動器相連接時，其數據傳輸速率高達1Mbit/s。時鐘輸入范圍寬且時鐘頻率最高可達16MHz，采用3.3V或5V的CMOS/TTL兼容電平供電。
圖一
2、 功能
TMC428有4種不同的工作模式，對每個步進電機的控制單獨編程，其中位置控制有RAMP模式和SOFT模式，速度控制有VELOCITY模式和HOLD模式。TMC428提供了一組功能不同的寄存器單元和片內RAM，一般從微處理器獲得控制指令，微處理器則通過發送和接收固定長度的數據包對 TMC428寄存器和RAM進行讀寫操作。TMC428的寄存器和片內RAM的功能有所不同。寄存器用于存儲電機總體配置參數和運動參數，而片內RAM用于存儲 驅動串行接口的配置和微步表。電機總體參數是指對驅動器菊花鏈中TMC236的配置。運動參數包括各電機的當前位置、目標位置、最大速度、最大加速度、電流比例、波形發生器和脈沖發生器參數以及微步細分分辨率等。片內RAM包括64個地址的數據空間，每個地址可存儲24位寬的數據，前32位地址數據是對驅動器菊花鏈串行通信數據包的配置，后32位地址的數據為微步細分表。
初始化以后，TMC428即可自動發送數據包到菊花鏈的每個TMC236，也就是說，驅動串行接口經過初始化后便可以自動工作，而不需要微處理器的參與。只要把位置、速度寫進指定的寄存器就可以控制電機。TMC428的多口RAM控制器可管理數據的存取時序。這樣，微處理器就可以在任何時間讀寫寄存器和片內RAM的數據。
通過波形發生器可以處理存儲在寄存器里的運動參數并計算電機運動速度曲線。脈沖發生器則根據波形發生器計算得到的速度來產生步進脈沖。步進脈沖產生時TMC428的驅動串行接口將自動發送數據包給步進電機驅動器菊花鏈以驅動步進電機。當采用微步控制時，微步單元即開始處理根據脈沖發生器產生的步進脈沖，同時根據選擇的微步分辨率來產生全步、半步和微步脈沖，并通過驅動串口送給驅動器菊花鏈。
驅動串行接口是TMC428與驅動器菊花鏈之間的通信接口。從TMC428到驅動器之間的串行數據包的長度是可配置的，以適應由不同類型和廠家的電路構成的SPI環形結構，最大數據長度為64bit。初始化后，TMC428與步進電機驅動器之間的通信是自動完成的。不同類型的帶有SPI接口的驅動器都可以混合構成菊花鏈結構與TMC428進行連接。
二、系統分析

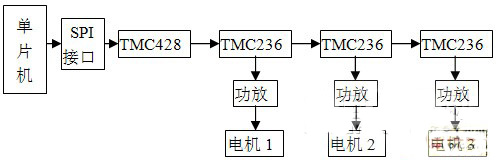

本系統采用MCS51單片機作為微處理器，用于系統的控制和指令發布，這是整個控制系統的核心，系統的各種邏輯和數量計算都有單片機完成。由于系統采用SPI串行通信方式，而51單片機本身不帶有SPI接口，所以在單片機與TMC428必須獨立SPI專用接口模塊進行數據轉換，這里采用 MCP2510 SPI接口芯片。上電以后，單片機首先對TMC428進行初始化，設置初始的位置、速度以及加速度等運動參數，并且配置菊花鏈串行通信數據和微步表。由于運動參數被配置在TMC428的功能寄存器中，在工作過程中可以根據實際要求在線更改以適應實際運動過程，而菊花鏈串行通信數據和微步表是存放在片內RAM中，上電以后這些參數一般不能更改，所以在初始化時要對這些參數進行精確計算。采用3個TMC236構成一個菊花鏈，每個TMC236 控制一個步進電機，當初始化完成后，TMC428可以脫離單片機自動地把控制數據發送給TMC236實現對電機的控制，但由于TMC236所發出的控制信號比較弱，不足以驅動電機，所以在TMC236發出的控制信號必須進過功率放大才能驅動電機。系統結構如圖二所示。
圖二
