基于單片機與通信的數據采集控制系統，對被控對象經過傳感器、電壓變換電路、模擬/數字轉換芯片以及單片機的連接，實現現場參數向單片機的傳遞，并且通過繼電器驅動被控制對象的運行。而單片機以及PC 機之間經過電平轉換芯片的連接，實現遠程通信。文中設計的系統能夠有效地實現被控制對象的多種參數信息的采集，并且將其傳遞至PC 機端，對相應數據進行處理，同時也能夠選擇通過PC 機來遠程控制被控制對象。
在工業控制過程中，需要對被控制對象的實時數據進行采集，并且根據采集數據的實際情況，對其進行實時的監控以及遠程的控制，以完成相應的控制任務。在現代工業控制中，對于控制的準確性判斷以及控制的實時性和穩定性需求都很高，所以要有一種可以進行數據采集的控制系統，而且這種系統要能夠?qū)崿F(xiàn)多通道、高精度以及大容量的要求。從這個角度來看，文中基于單片機與PC 通信的數據采集控制系統設計研究具有非常重要的現實意義。
1 系統的基本組成
1. 1 系統的基本架構

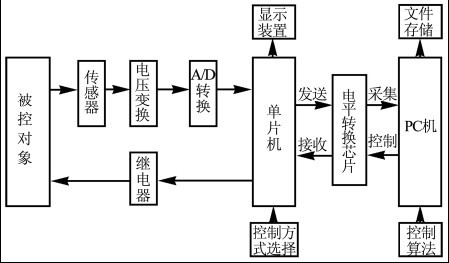

文中構建的基于單片機與PC 通信的數據采集控制系統基本架構如圖1 所示：
圖1 系統基本架構框圖
如圖1 所示，被控對象通過傳感器的作用，采集到相應的數據，經過電壓轉換以及模擬/數字轉換之后，向單片機發送，單片機端可以根據數據采集的情況以及預先設置的程序，經過繼電器向被控制對象進行具體的操作，同時也可以通過電平轉換芯片向PC 機發送采集到的數據。PC 機可以對采集的數據進行存儲、處理，也可以根據這些數據來完善控制算法，然后經過電平轉換芯片發送控制信號，遠程控制被控對象。
