1 引言
運動控制系統是以機械運動的驅動設備—電動機為控制對象, 以控制器為核心, 以電力電子、功率變換裝置為執行機構, 在自動控制理論指導下組成的電氣傳動控制系統。在電氣時代, 電動機一直在現代化的生產和生活中起著十分重要的作用。在近年來, 由于半導體制造設備等相關的電子制造設備市場大幅成長, 而使得機器設備上的運動控制系統出現了以下幾點技術需求:
( 1) 多軸運動控制。機器設備因自動化程度提高而使得單一機器上所需要的軸數增多, 一臺設備上十幾軸是常見的事情。在軸數變多后, 如何協調各軸動作就是一個重要的課題。
( 2) 體積要小。由于廠房空間的限制, 機器的體積要求越小越好, 機器內控制器的體積也就被要求愈來愈小, 相對的走線空間也愈來愈小。
( 3) 要更精確。隨著半導體制程已經精密到100nm 一下, 在制程及檢測相關設備所要求的運動精度也要更精確, 其它如LCD 設備, SMD 制程設備也有相同要求。
( 4) 要更穩定。因為所有設備的投資經費龐大, 系統停機的成本就更顯的突出, 因此所有機器設備制造商都必須追求系統的穩定性。同時也必須考慮在組件損壞要維修時, 必須能快速替換且不出差錯。
綜合以上幾點的需求分析可以看到, 既要在一個控制器內進行多軸運動控制, 又要控制器的體積更小, 配線和維修要更容易, 這些條件看來是相沖突的?？梢赃@樣說, 現場總線技術便是應這些新機器設備的需求而產生的。
2 現場總線運動控制系統通信特性
用于運動控制的現場總線有兩種通信控制策略: 事件觸發和時間觸發。事件觸發中, 控制單元檢測到事件發生后, 根據預定的算法計算出正確的應答, 然后將應答信息發送給數字伺服驅動器。從事件發生到應答信息的接收之間的延時必須是有限的, 也就是最大值必須是可知的, 它的值就是通信協議的實時性指標。但是, 事件觸發中的事件是隨機的、不可預知的, 所以導致現場總線通信的不確定性, 系統中的各個站點會爭用傳輸介質,導致通信的沖突和不可靠, 很難保證高的實時性。事件觸發通常是非周期性的, 使用非周期性數據傳輸實現最為簡單, 但是也可以用周期性數據傳輸實現, 此時, 就必須標識哪個周期的數據為有效數據。
時間觸發通常是周期性地進行的, 控制單元周期性地計算出控制數據, 然后及時發送控制數據給伺服驅動器?？刂坪屯ㄐ攀峭ㄟ^一個全局時鐘進行驅動的, 系統的行為不僅在功能上得到確定, 而且在時間上也是確定的, 各站點不會爭用傳輸媒介,整個系統是可靠的。時間觸發控制中的通信周期時間應該等于控制周期時間, 或者通信周期時間能夠被控制周期時間整除。周期性的時間觸發中, 通信周期時間必須固定, 不能有明顯的波動, 即數據傳輸必須有確定性, 也稱為實時性。
總體而言, 用于運動控制的現場總線通信協議的性能要求有三點:
( 1) 可靠的通信, 以適合工業現場惡劣的環境;
( 2) 數據傳輸的實時性。周期性數據傳輸和非周期性數據傳輸都必須有很高的實時性, 響應時間通常為( 1～10) ms。
( 3)命令執行和狀態反饋的同步性。為了達到各坐標軸的同步運動精度, 需要各軸在收到命令值之后必須在同一時刻同時執行位置控制指令和同時采樣當前位置, 發送給控制單元。
3 CAN 總線運動控制系統總體設計
CAN 總線( Controller Area Network 控制局域網絡) , 是一種普遍的應用。通過CAN 總線進行數據傳輸與控制, 使伺服電機的性能更加穩定, 能更好更靈活地地應用于運動控制系統中。

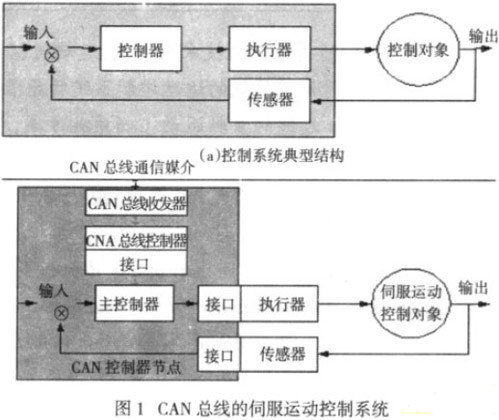

如圖1 所示, 基于CAN 總線的運動控制系統與控制系統典型結構相比, 有兩個顯著的特點。第一是其控制對象為伺服運動控制對象, 第二是其網絡化控制器包括CAN 總線通信媒介和CAN 控制器節點兩部分。多個CAN 控制器節點通過CAN 總線通信媒介平行互聯為一個單層結構的基于CAN 總線的伺服運動控制系統。當需要更多軸運動控制時, 只需要簡單的再增加新運動控制節點, 把新的運動控制節點作為新的CAN 總線節點掛接到CAN 總線上就可以形成一個分布式多軸運動控制系統, 而且無需在硬件上對原有的運動控制節點做任何的修改。也可通過互聯網關與 IE( Industry Ethernet) 或Intranet/Internet 上下互聯為一個多層結構的網絡化伺服運動控制系統。
