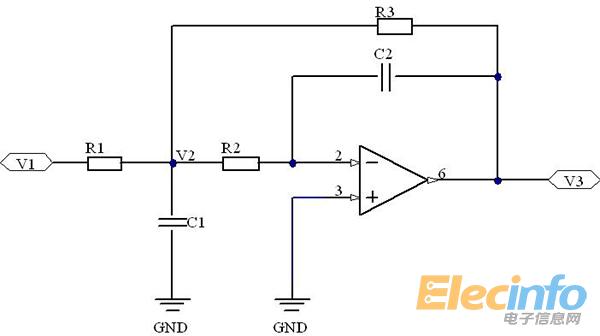

多重反饋型低通濾波器

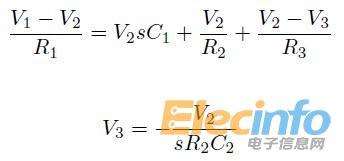

列寫電路方程如下：

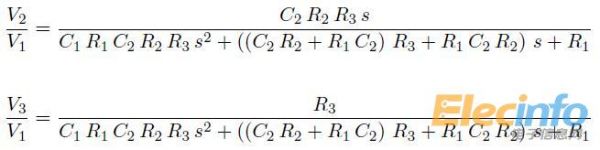

化簡后可得到：

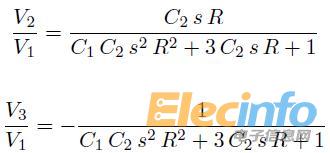

當R1 = R2 = R3 = R 時，上面的式子可以化簡為：
可以看出輸入輸出關系是典型的二階低通濾波器。
因此，設C =sqrt(C1*C2)，則根據品質因數Q 可以確定兩個電容的容值。
下面是個仿真實例，R1 = R2 = R3 = 1k，C1 = 51nF，C2 = 5.1nF，因此截止頻率約為10kHz，運算放大器采用OP27。頻響特性如下圖所示。

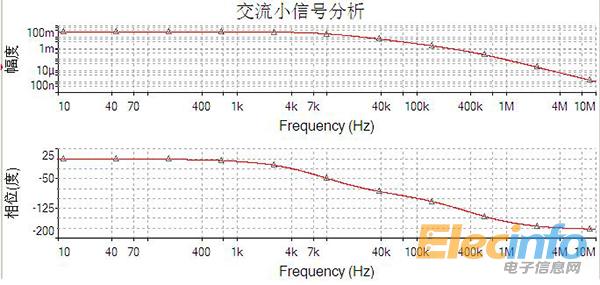

頻率響應
經由公式計算月上圖的結果對比可以看出，這個電路的頻響特性還是蠻不錯的。尤其是高頻時的衰減特性比Sallen-Key 要好的多。
