電源設計中，拓?fù)浣Y(jié)構的選擇非常關鍵。本文就將介紹幾種也許是你不知道的幾種帶不平衡負載的逆變器拓?fù)浣Y(jié)構。
Δ/Y變壓器的逆變器

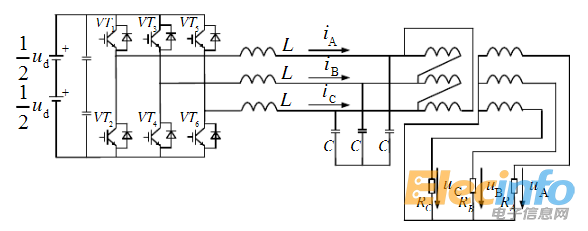

Δ/Y變壓器三項逆變器拓?fù)浣Y(jié)構
在三橋臂逆變器和負載之間加一個Δ/Y變壓器，Δ/Y形連接次級能給不平衡負載所產生的中性電流提供電流通路，而初級則給引起的由負載不平衡或3的倍數次諧波零序電流提供環流通路。而Δ/Y變壓器工作在基波頻率，因而體積、重量較大，成本較高。

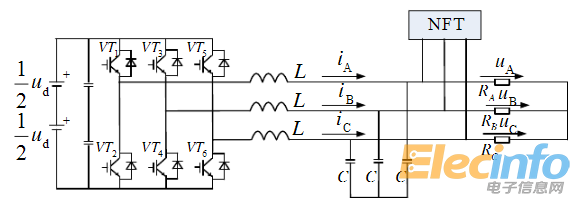

中點形成變壓器(NFT)式三相逆變器
為了給不對稱負載供電，可以在三相輸出端加入一個中點形成變壓器，(Neutral Formed Transformer，NFT)，如圖所示。NFT是將三相三線制電源轉換為三相四線制電源的變壓器，有兩種結構形式：雙繞組和單繞組結構。在需要輸出隔離時用雙繞組變壓器，不需要輸出隔離時用單繞組變壓器(即自耦變壓器)可以顯著減輕重量。
當三相負載不對稱時，不對稱負載產生的零序電流將流入變壓器繞組，造成零序電壓，三相零序電壓同相，從而使三相輸出電壓對稱。減小零序阻抗、限制不對稱負載是減小三相電壓不對稱度的措施。也就是說，使用NFT后可以帶不對稱負載，但是輸出電壓仍不是完全對稱，NFT用在三相負載的不對稱度較小的場合較好：另外，NFT是一個低頻變壓器，工作頻率為輸出交流電的頻率，體積和重量很大，而且體積和重量隨著負載不對稱的程度變化而變化，不對稱度越大，NFT的體積重量也就越大。
